dubbo是阿里巴巴推出的分布式服务治理框架,是国内实现微服务较为常见的框架。关于微服务的介绍可以参见原文infoq 文章dubbo 架构设计详解

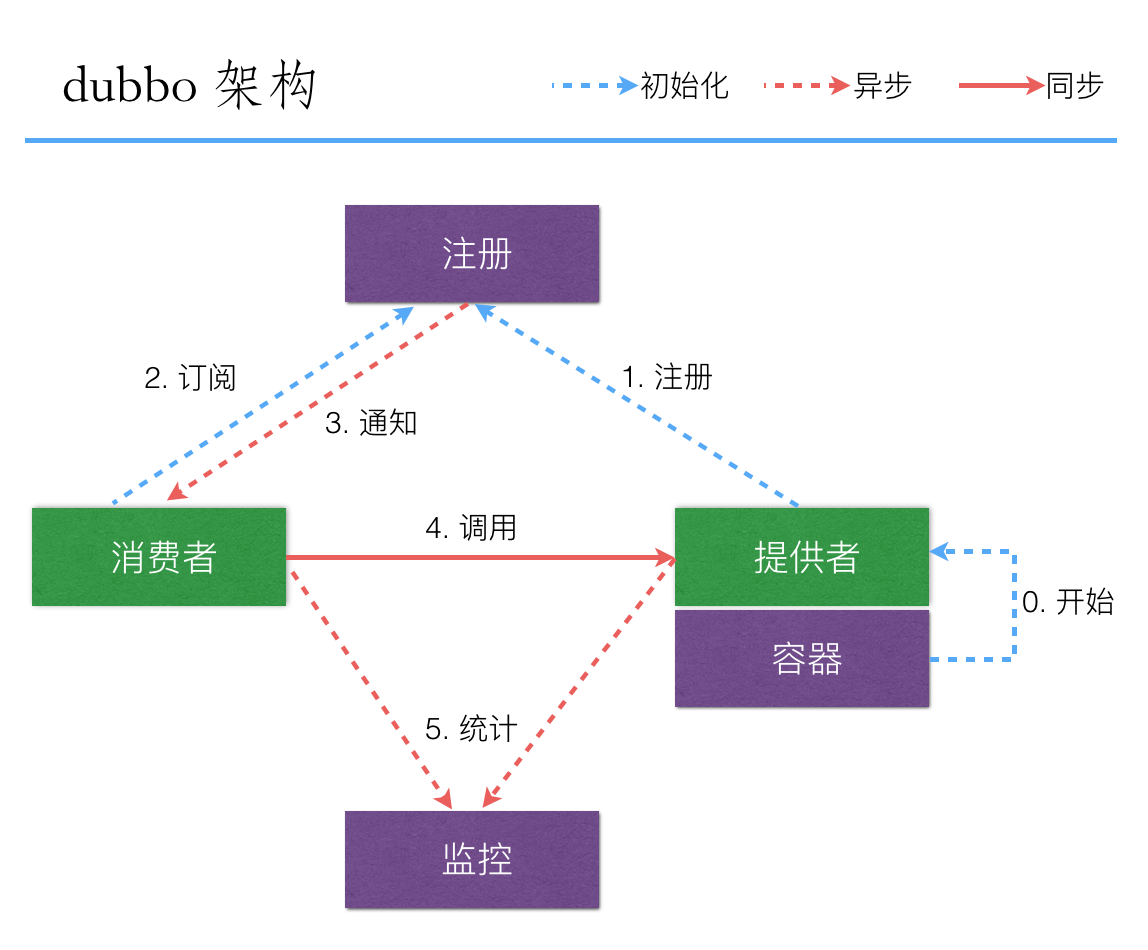

dubbo 的架构图如下1

dubbo 架构
dubbo 架构

如上图所示,简单来说 dubbo 架构包括如下几部分:服务注册和服务发现中心,对外暴露服务的服务提供方和运行该服务的容器,调用远程服务的服务消费方,统计服务调用时间和次数的监控中心(非必需)。其调用关系为:

0. 服务方的容器启动服务
1. 服务提供方向注册中心注册自己的地址
2. 访问消费方向注册中心订阅所需的服务
3. 注册中心通知服务消费方所订阅服务的变更
4. 根据获取到的提供方地址列表,服务消费方直接调用服务提供方
5. 监控中心会监控消费方和提供方的调用时间和次数等信息

安装与准备

dubbo 采用全 spring 配置方式,透明化接入应用,对应用没有侵入。

如上框图所示,你需要准备注册中心,dubbo 服务的提供者和消费者,以及监控中心。运行一个 demo 程序需要准备这些:

  • 注册中心 zookeeper
  • 当当的 dubbox
  • tomcat
  • 示例 dubbo demo 的 provider,consumer
  • dubbo admin 管理程序
  • dubbo simple monitor 监控程序

其中 dubbo 的部分都在 dubbox 项目中。这些软件的下载只需要下载源码,不会安装到本地。

在 zookeeper 官网选择国内镜像下载 zookeeper,解压到本地。我下载的是 3.4.9 版本。

在 tomcat 官网下载国内镜像 tomcat,解压到本地。我下载的是 8.5.11 版本。

clone 下当当的 dubbox 项目,执行:

mvn install -Dmaven.test.skip=true #dubbox 的测试 url 无法访问

安装。

查看 dubbox 的文件结构,我们在后面还需要用到 dubbo-admin,dubbo-demo 和 dubbo-simple/dubbo-monitor-simple。

运行

zookeeper 注册中心

进入解压后的 zookeeper 目录,创建 conf/zoo.cfg(可参考同目录下的 sample 文件),其内容如下:

tickTime=2000
initLimit=10
syncLimit=5
dataDir=/tmp/zookeeper/tmp/data # 自己定义
dataLogDir=/tmp/zookeeper/tmp/log # 自己定义
clientPort=2181
server.1=localhost:2287:3387

执行bin/zkServer.sh start启动 zookeeper,执行bin/zkCli.sh -server 127.0.0.1:2181查看是否启动成功。

dubbo 提供者和消费者服务

Demo 在 dubbo-demo 文件夹下,因为前面在 dubbox 下执行过 mvn install,都已经打包好了,这里可以直接执行来启动 demo provider, consumer,如下图所示。

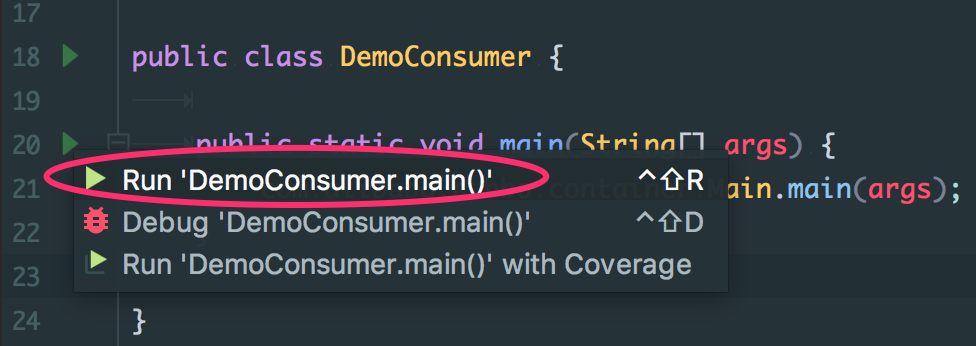

dubbo demo consumer
dubbo demo consumer

当 provider 执行后看到

[01/03/17 06:16:26:026 CST] main  INFO container.Main:  [DUBBO] Dubbo SpringContainer started!, dubbo version: 2.0.0, current host: 127.0.0.1
[2017-03-01 18:16:26] Dubbo service server started!

consumer 执行后看到

Client response filter invoked
Reader interceptor invoked
Dynamic reader interceptor invoked
[01/03/17 06:18:11:011 CST] main  INFO support.LoggingFilter:  [DUBBO] The contents of request body is:
{"id":1,"username":"username1"}
, dubbo version: 2.0.0, current host: 192.168.1.33
SUCCESS: got user User (id=1, name='username1')
[01/03/17 06:18:11:011 CST] main  INFO container.Main:  [DUBBO] Dubbo SpringContainer started!, dubbo version: 2.0.0, current host: 192.168.1.33
[2017-03-01 18:18:11] Dubbo service server started!

说明启动成功了。

tomcat 运行 dubbo admin

在 dubbo-admin 的 target 目录下找到 war 包(没有的话就 mvn package 一下),放到 tomcat 目录下的webapps 下。

~/tmp/zookeeper/apache-tomcat-8.5.11

> ls webapps

ROOT                  docs                  dubbo-admin-2.8.4     dubbo-admin-2.8.4.war examples              host-manager          manager

执行bin/startup.sh启动 tomcat,打开 localhost:8080,一开始会有点慢,tomcat 要解压 war 文件,解压完毕后 webapps 下出现对应的文件夹(如上面 ls 所示),进入该文件夹,

~/tmp/zookeeper/apache-tomcat-8.5.11

> vim webapps/dubbo-admin-2.8.4/WEB-INF/dubbo.properties

编辑 dubbo-admin 的 zookeeper 配置。

dubbo.registry.address=zookeeper://127.0.0.1:2181
# 帐号对应的密码,初次访问的时候需要用到
dubbo.admin.root.password=root
dubbo.admin.guest.password=guest

重启 tomcat,打开 http://localhost:8080/dubbo-admin-2.8.4,输入帐号密码即可看到 dubbo-admin 的管理页面。上面运行的 provider 和 consumer demo 在服务治理下。

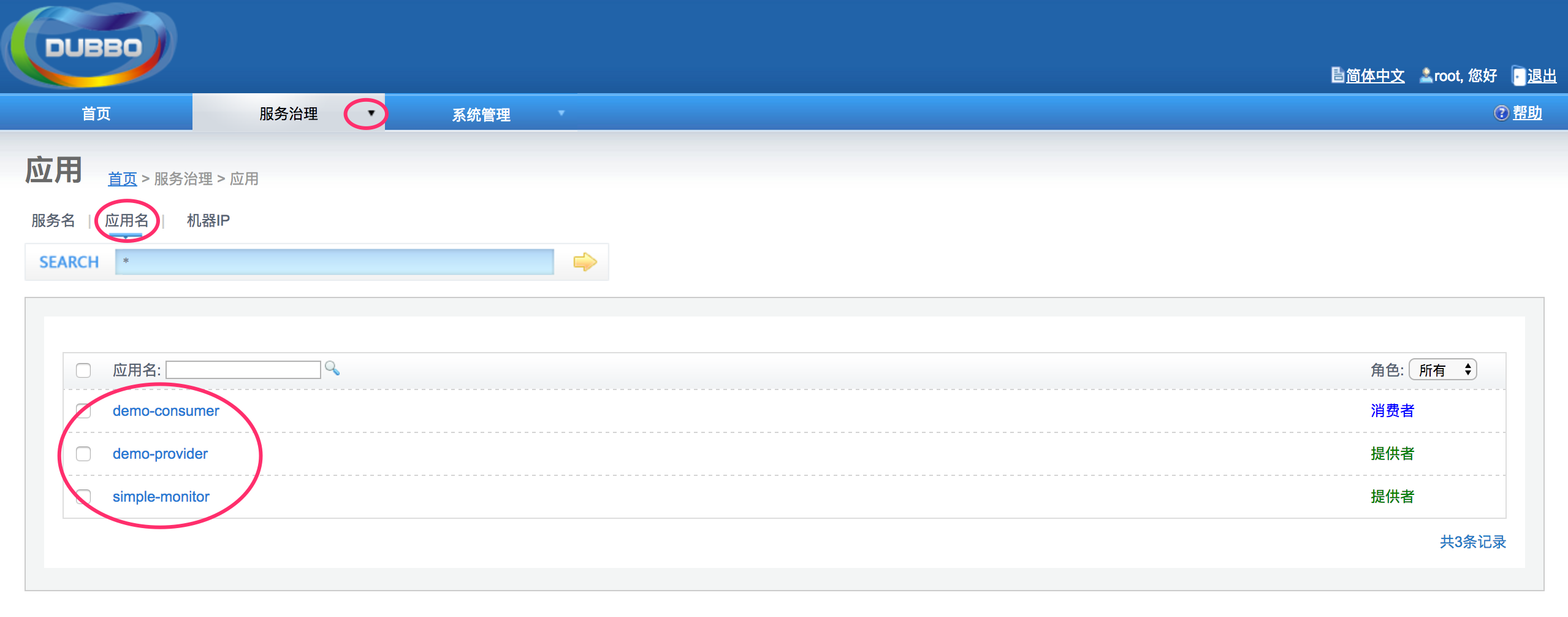

dubbo admin
dubbo admin

注意:有些链接可能 404,因为 dubbo-admin 默认使用了/路径,而挂在 tomcat 下的时候路径中包含了/dubbo-admin-2.8.4

启动 dubbo monitor

除了这三者之外,dubbo 还提供了监控面板。在 dubbo-simple/dubbo-monitor-simple 的 target 目录下,解压 .tar.gz 文件,得到 dubbo-monitor-simple-2.8.4 文件夹,编辑其中的 conf/dubbo.properties 文件。

dubbo.container=log4j,spring,registry,jetty
dubbo.application.name=simple-monitor
dubbo.application.owner=
# 选择 zookeeper 作为注册中心
# dubbo.registry.address=multicast://224.5.6.7:1234
dubbo.registry.address=zookeeper://127.0.0.1:2181
#dubbo.registry.address=redis://127.0.0.1:6379
#dubbo.registry.address=dubbo://127.0.0.1:9090
dubbo.protocol.port=7070
# 监控中心的端口号
dubbo.jetty.port=8083
dubbo.jetty.directory=${user.home}/monitor
dubbo.charts.directory=${dubbo.jetty.directory}/charts
dubbo.statistics.directory=${user.home}/monitor/statistics
dubbo.log4j.file=logs/dubbo-monitor-simple.log
dubbo.log4j.level=WARN

需要修改的是 registry,端口号和各种文件的保存位置。

执行bin/start.sh,当看到

Starting the simple-monitor .........................OK!
PID: 21032
STDOUT: logs/stdout.log

即执行成功,打开 http://localhost:8083/ 即可看到监控面板。

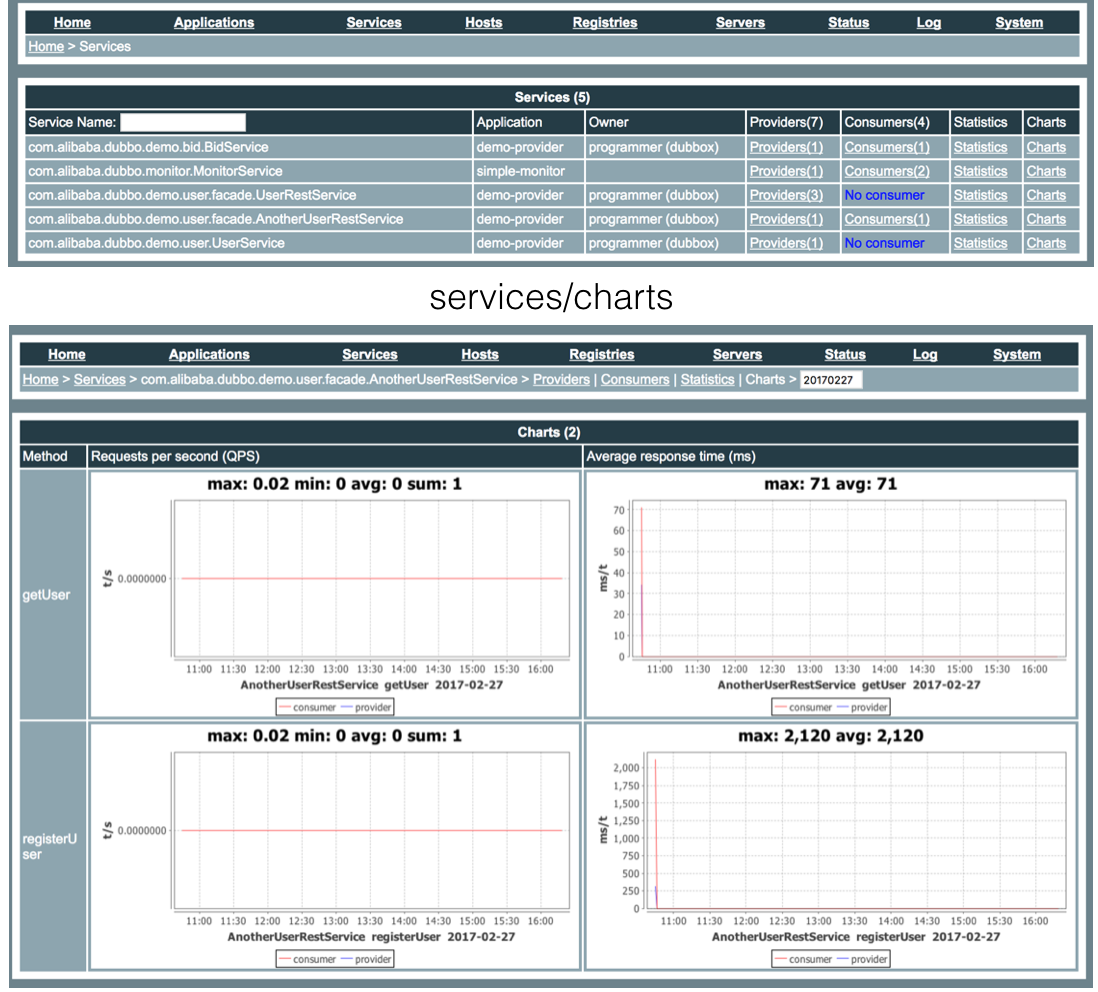

dubbo monitor
dubbo monitor

如果看不到 charts 和 statitics,检查下配置中的dubbo.charts.directorydubbo.statistics.directory是否提前创建成功,dubbo-monitor 可能不会自动创建该目录的。

自带 monitor 比较简单,可以参见 monitor 的其他实现:韩都衣舍/dubbo-monitordubboclub/dubbokeeper

PS: 从零开始搭一个 dubbo 的 demo 示例可以参见下一篇文章
